05GP SERIES
GRAVURE PRINTING · HEAT RECOVERY SYSTEM

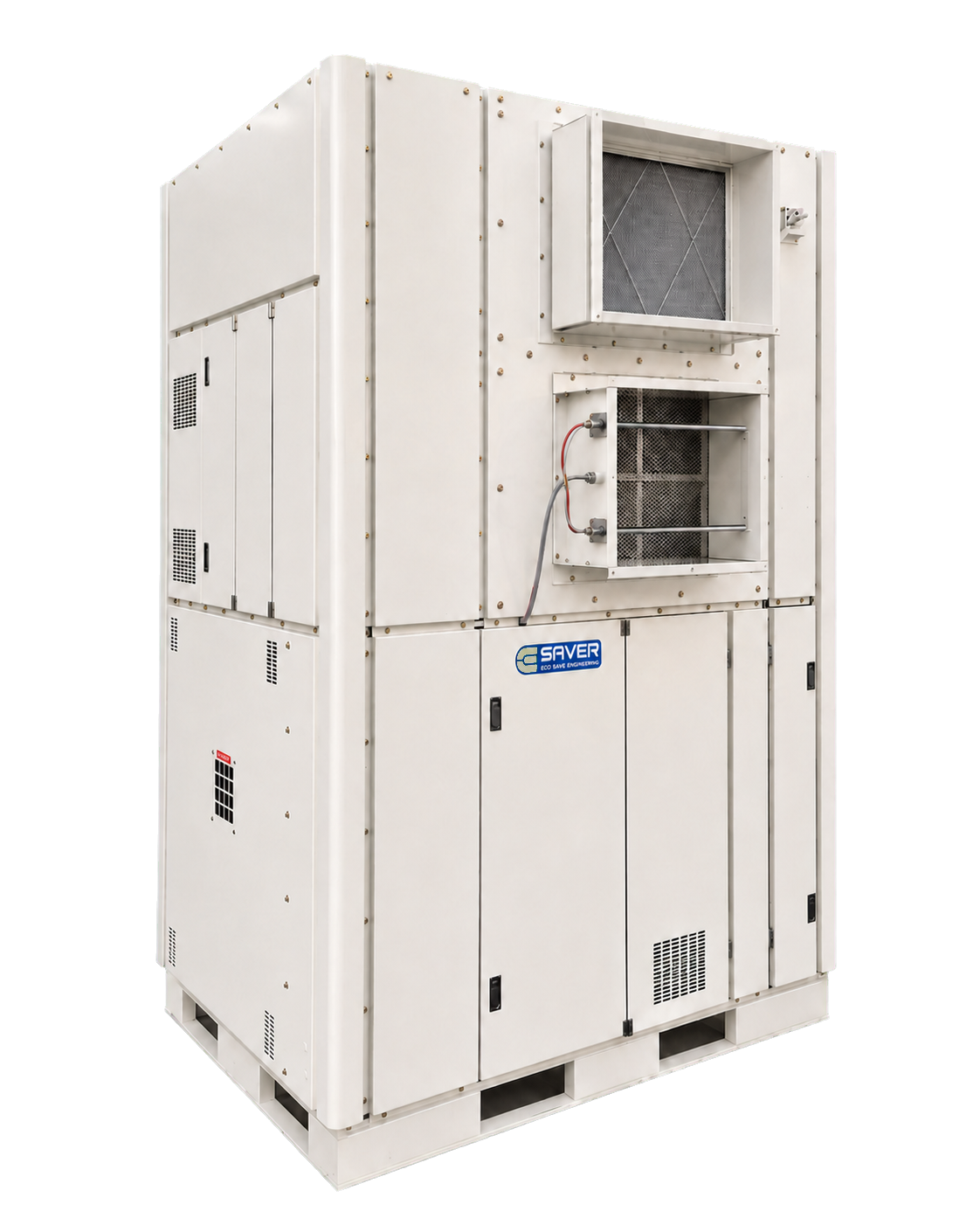

BSE–GP55
대풍량 고속 인쇄·T-die 공정을 위한 세로형 폐열회수 시스템
60–250 CMM의 넓은 풍량 범위와 15 HP 송풍기를 적용한 GP 시리즈 대용량 모델입니다. 공정 목표온도에 따라 L/H 사양을 구성합니다.
세로형저온 L / 고온 H대풍량형
GP55
TECHNICAL SPECIFICATIONBSE-GP55
BSE-GP55
모델별 기술 제원
제원표 Ver.4.6을 기준으로 GP55의 L/H 사양과 필터 규격을 정리했습니다. 현장 조건과 주문 사양에 따라 일부 항목은 변경될 수 있습니다.
●필터 규격·수량까지 제원표 기준 표기
| BSE-GP55-L | BSE-GP55-H | |||
|---|---|---|---|---|
| 적용기계 | 500 m/min 인쇄기 · T-die | 500 m/min 인쇄기 · T-die | ||
| 최대사용온도 (℃) | 100℃ | 120℃ | ||
| 필터 | 선택사양 ① | Pre-Filter | 580 × 900 × 20T 2EA | 580 × 900 × 20T 2EA |
| Medium-Filter | 580 × 900 × 75T 2EA · D · M | 580 × 900 × 75T 2EA · D · M | ||
| 선택사양 ② | Demister-Filter | 580 × 900 × 40T 2EA | 580 × 900 × 40T 2EA | |
| 염화비닐망필터 | 793 × 455 × 5T 1EA | 793 × 455 × 5T 1EA | ||
| 송풍기 동력 | 마력 (HP) | 15 HP | 15 HP | |
| 동력 (kW) | 11 kW | 11 kW | ||
| 설계축동력 (kW) | 8.10 kW | 8.10 kW | ||
| 열교환동력 | 평균사용 : 40 kW (max 50 kW) | 평균사용 : 60 kW (max 80 kW) | ||
| 열량 (kcal/h) | 235,000 | 270,000 | ||
| 풍량 (CMM, ㎥/min) | 60–250 | 60–250 | ||
| 풍압 (mmAQ) | 60–200 | 60–200 | ||
