02GP SERIES
GRAVURE PRINTING · HEAT RECOVERY SYSTEM

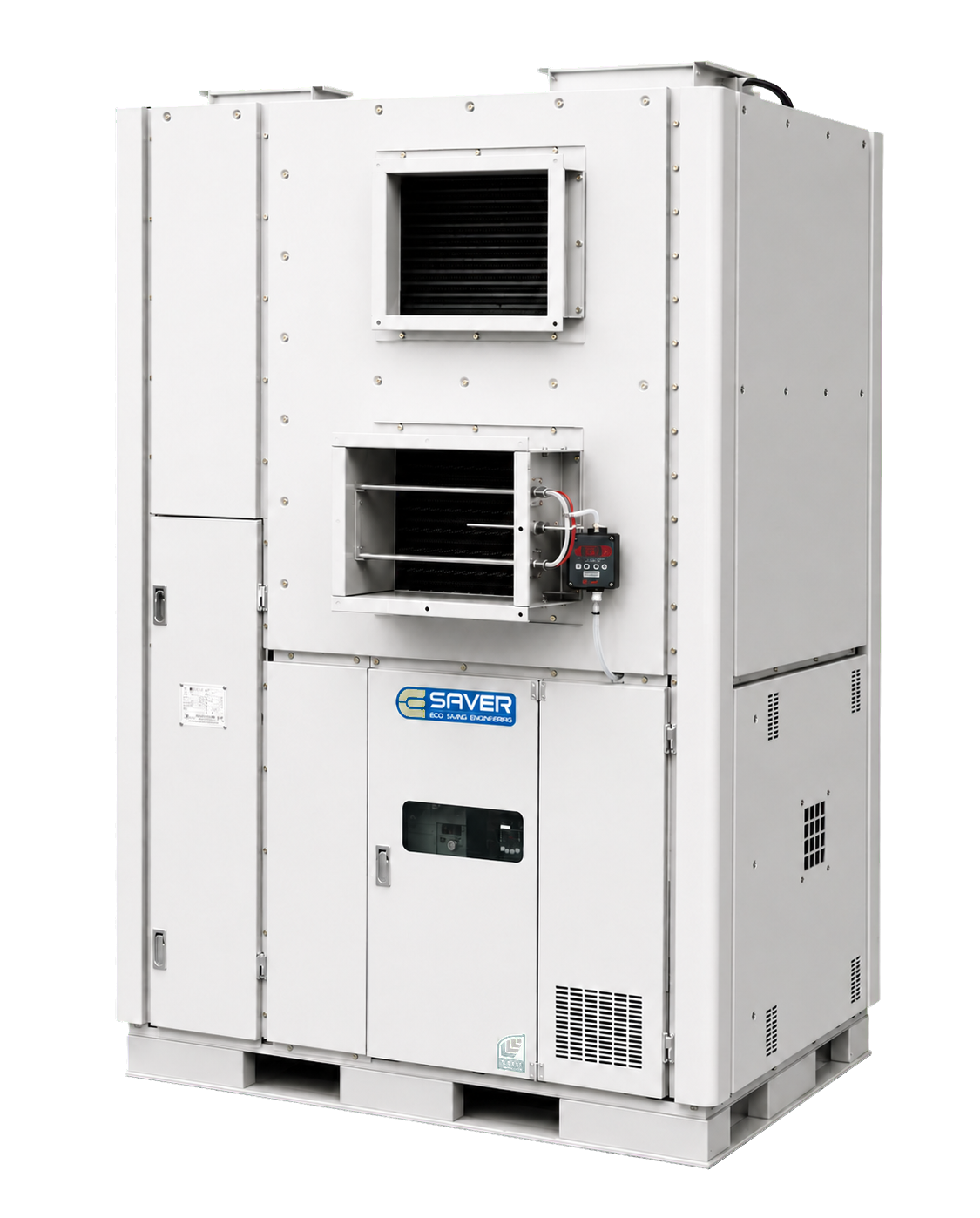

BSE–GP32
300 m/min 인쇄 공정을 위한 세로형 폐열회수 건조 시스템
300 m/min급 인쇄 공정에 맞춘 풍량과 풍압 범위를 제공하며, 저온형과 고온형 중 목표 건조온도에 맞는 사양을 선택할 수 있습니다.
세로형저온 L / 고온 H인쇄기용
GP32
TECHNICAL SPECIFICATIONBSE-GP32
BSE-GP32
모델별 기술 제원
제원표 Ver.4.6을 기준으로 GP32의 L/H 사양과 필터 규격을 정리했습니다. 현장 조건과 주문 사양에 따라 일부 항목은 변경될 수 있습니다.
●필터 규격·수량까지 제원표 기준 표기
| BSE-GP32-L | BSE-GP32-H | |||
|---|---|---|---|---|
| 적용기계 | 300 m/min 인쇄기 | 300 m/min 인쇄기 | ||
| 최대사용온도 (℃) | 100℃ | 120℃ | ||
| 필터 | 선택사양 ① | Pre-Filter | 610 × 762 × 20T 1EA | 610 × 762 × 20T 1EA |
| Medium-Filter | 610 × 762 × 75T 1EA · D · M | 610 × 762 × 75T 1EA · D · M | ||
| 선택사양 ② | Demister-Filter | 610 × 762 × 40T 1EA | 610 × 762 × 40T 1EA | |
| 염화비닐망필터 | 240 × 693 × 5T 1EA | 240 × 693 × 5T 1EA | ||
| 송풍기 동력 | 마력 (HP) | 7.5 HP | 7.5 HP | |
| 동력 (kW) | 5.5 kW | 5.5 kW | ||
| 설계축동력 (kW) | 3.93 kW | 3.93 kW | ||
| 열교환동력 | 평균사용 : 22 kW (max 30 kW) | 평균사용 : 35 kW (max 45 kW) | ||
| 열량 (kcal/h) | 105,000 | 120,000 | ||
| 풍량 (CMM, ㎥/min) | 20–120 | 20–120 | ||
| 풍압 (mmAQ) | 40–150 | 40–150 | ||
